تعتبر صناديق توزيع الغاز مكونات أساسية في أنظمة توزيع الغاز المختلفة، سواء كانت للاستخدام المنزلي أو التجاري أو الصناعي. وهي مصممة لتنظيم وتوجيه تدفق الغاز من مصدر رئيسي إلى عدة نقاط استخدام بطريقة آمنة وفعالة.
فيما يلي وصف عام لمكونات ووظائف صندوق توزيع الغاز النموذجي:
المكونات الأساسية:

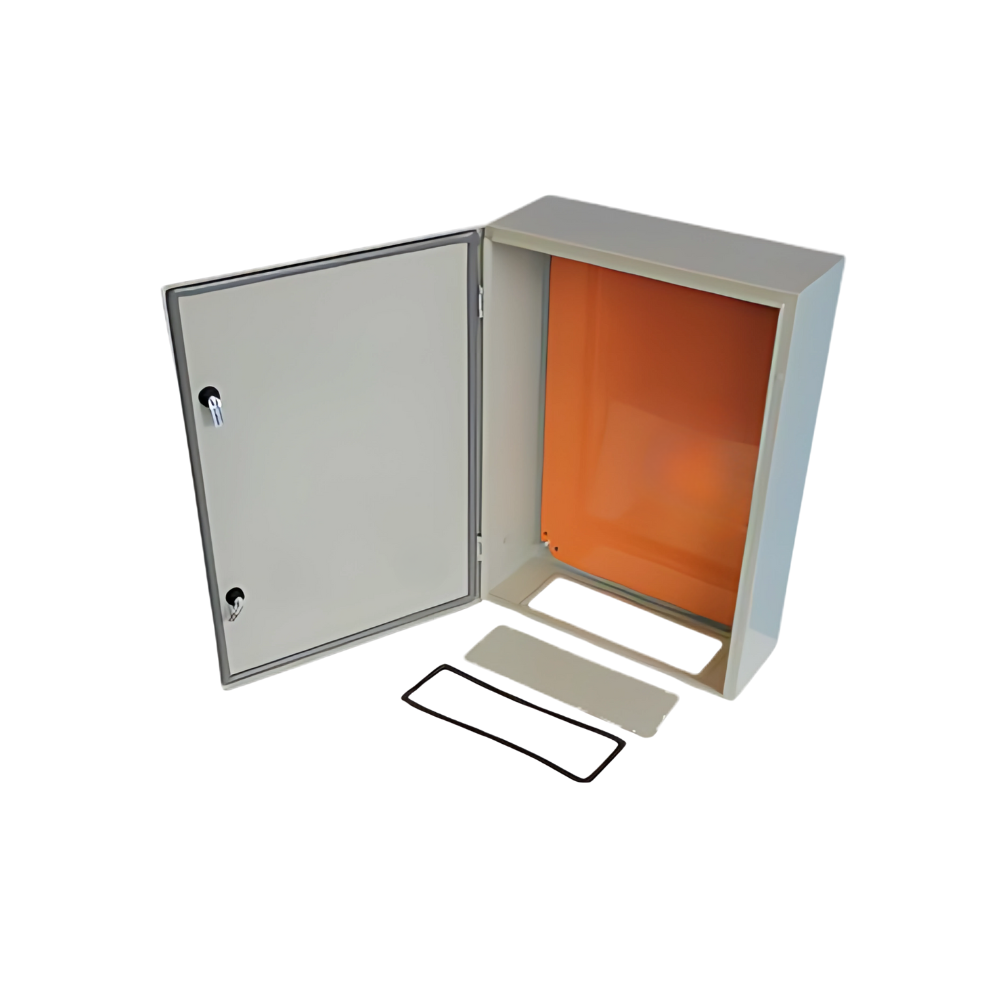

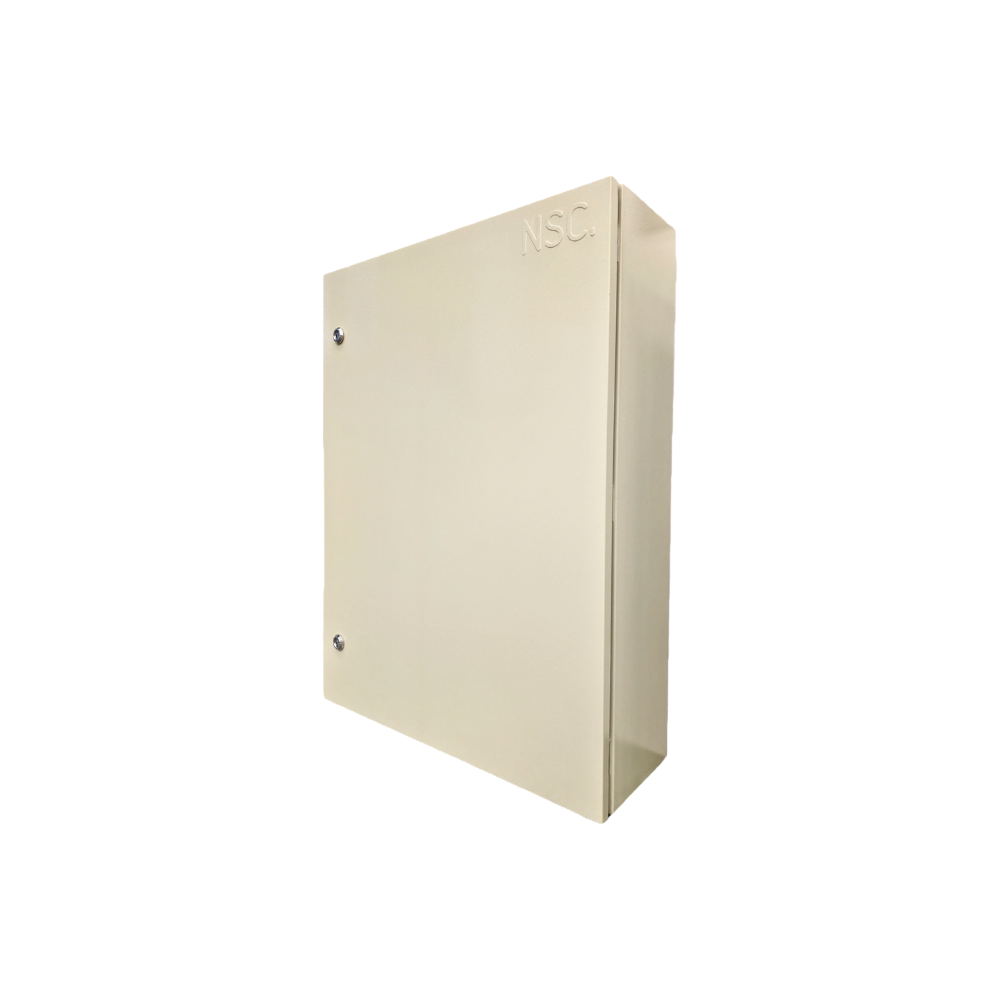

- هيكل الصندوق (Enclosure/Cabinet): عادة ما يكون مصنوعًا من مواد متينة مثل الفولاذ أو البلاستيك المقوى لحماية المكونات الداخلية من العوامل الجوية والتلف الميكانيكي والعبث. قد يحتوي على أبواب أو أغطية قابلة للقفل لزيادة الأمان.
- صمام الدخول الرئيسي (Main Inlet Valve): يتحكم في تدفق الغاز القادم من المصدر الرئيسي إلى الصندوق. يسمح بإيقاف تدفق الغاز بالكامل عند الحاجة للصيانة أو الطوارئ.
- منظم الضغط (Pressure Regulator): يقوم بخفض ضغط الغاز القادم من المصدر إلى ضغط التشغيل المطلوب للأجهزة المتصلة. قد يحتوي الصندوق على منظم واحد أو أكثر حسب التطبيق.
- عدادات الغاز (Gas Meters): تقيس كمية الغاز التي تمر عبر كل منفذ توزيع. هذا ضروري لأغراض الفوترة والمراقبة.
- صمامات التحكم الفردية (Individual Control Valves): توجد عند كل منفذ توزيع وتسمح بالتحكم المستقل في تدفق الغاز إلى كل جهاز أو منطقة. يمكن استخدامها لإيقاف تشغيل الغاز عن جهاز معين دون التأثير على الأجهزة الأخرى.
- منافذ التوزيع (Outlet Connections): هي نقاط توصيل الأنابيب التي تنقل الغاز إلى الأجهزة أو نقاط الاستخدام المختلفة. قد تكون بأحجام وأنواع مختلفة لتناسب الاحتياجات المختلفة.
- أجهزة السلامة (Safety Devices): قد تتضمن مجموعة متنوعة من أجهزة السلامة مثل:
- صمامات إغلاق الطوارئ (Emergency Shut-off Valves): يمكن تشغيلها يدويًا أو تلقائيًا في حالات الطوارئ لإيقاف تدفق الغاز بسرعة.
- أجهزة تخفيف الضغط (Pressure Relief Devices): تحمي النظام من الضغط الزائد عن طريق إطلاق الغاز الزائد في حالة حدوث عطل في منظم الضغط.
- كاشفات التسرب (Leak Detectors): في بعض الصناديق الأكثر تطوراً، قد يتم تضمين أجهزة استشعار للكشف عن أي تسرب للغاز.
- نظام الأنابيب والتوصيلات الداخلية (Internal Piping and Connections): يربط بين جميع المكونات داخل الصندوق ويضمن تدفق الغاز بشكل صحيح. يجب أن تكون هذه الأنابيب والتوصيلات مصنوعة من مواد مقاومة للغاز والتآكل.
- نقاط التهوية (Ventilation Points): تساعد في تبديد أي تراكم محتمل للغاز داخل الصندوق، خاصة في حالة حدوث تسرب صغير.
وظائف صندوق توزيع الغاز:
- توزيع الغاز: الوظيفة الأساسية هي تقسيم تدفق الغاز من مصدر واحد إلى عدة وجهات مختلفة.
- تنظيم الضغط: ضمان وصول الغاز إلى الأجهزة بضغط التشغيل المناسب والآمن.
- قياس الاستهلاك: تتبع كمية الغاز المستخدمة في كل نقطة توزيع لأغراض المحاسبة.
- التحكم في التدفق: السماح بالتحكم الفردي في تدفق الغاز إلى كل جهاز أو منطقة.
- السلامة: توفير آليات لحماية النظام والمستخدمين من مخاطر تسرب الغاز أو الضغط الزائد.
- الحماية: حماية مكونات نظام توزيع الغاز من العوامل الخارجية والتلف.
- سهولة الصيانة: توفير نقاط وصول سهلة للصيانة والفحص والإصلاح.
أنواع صناديق توزيع الغاز:
تختلف صناديق توزيع الغاز في تصميمها وحجمها وتعقيدها بناءً على التطبيق المحدد. يمكن أن تشمل الأنواع:
- صناديق توزيع الغاز المنزلية: صغيرة الحجم وتخدم عددًا محدودًا من الأجهزة في المنزل.
- صناديق توزيع الغاز التجارية: أكبر حجمًا وتخدم العديد من الوحدات أو الأجهزة في المباني التجارية.
- صناديق توزيع الغاز الصناعية: مصممة لتلبية الاحتياجات المعقدة والصعبة في البيئات الصناعية، وقد تتضمن ميزات متقدمة للمراقبة والتحكم.
باختصار، يعتبر صندوق توزيع الغاز جزءًا حيويًا من أي نظام لتوزيع الغاز، حيث يوفر وسيلة آمنة وفعالة لتوصيل الغاز إلى نقاط الاستخدام المختلفة مع ضمان التحكم والسلامة.
